解决方案
|

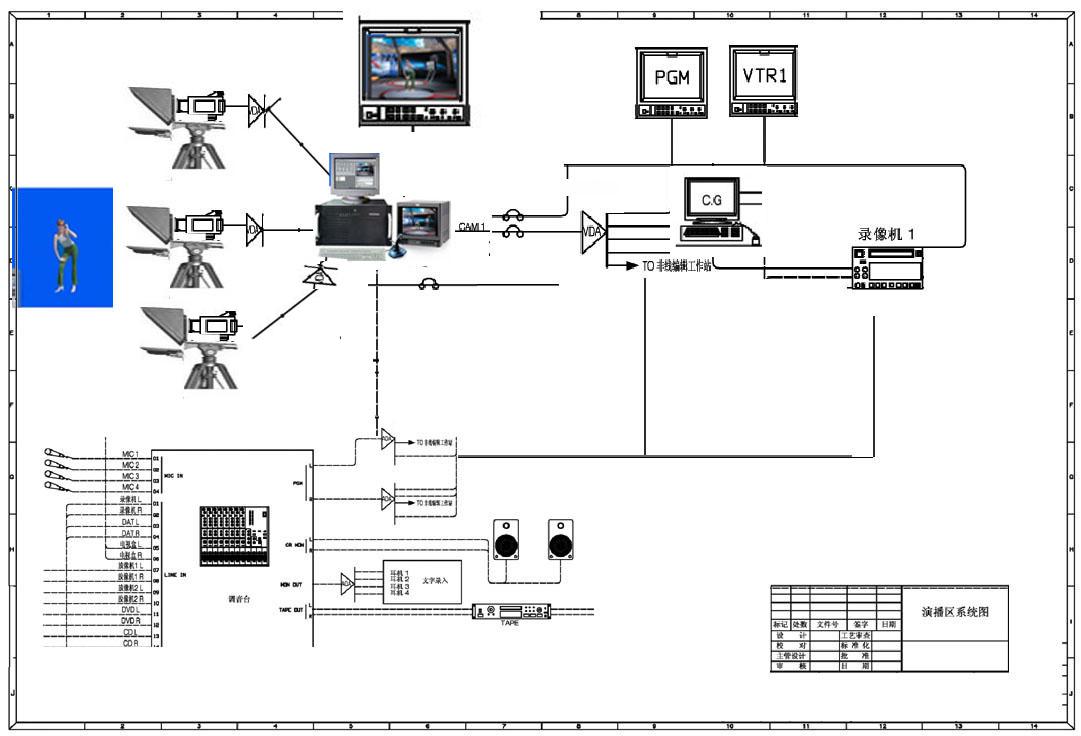

演播室环境布局图
方案说明一.方案设计说明本演播室的主要任务是新闻、专题、访谈、教学等节目的演播室录制。因而演播室的整体设计中,既要考虑节目制作中的各种专业要求,也要考虑令人舒适的视觉效果,尽可能提供最佳的电视制作条件,使所制作的节目达到图声并茂的满意效果。此外还要兼顾制作场地有效使用面积、合理的工艺流程以及工作的安全性,从而保证节目制作的顺利进行,使参与的观众在安全、宜人的环境中得到精神享受。 演播室的声学环境分别要求达到会议、专业综合文艺节目等的录制要求。声学设计规范要求演播室音质主要是“语言清晰、可懂度高,其次是良好的丰满度”,应合理控制混响时间和本底噪声;在主要使用条件下,具有相应于拾音要求的混响时间频率特性,抑制影响拾音音质的声缺陷,如回声、颤动回声低频嗡声等。 1.1总体工程设计施工依据1 GYJ25-86《厅堂扩声系统的声学特性指标》 2 BG/4959-95《厅堂扩声特性的测量方法》 3 GB/7000.15-2000《舞台灯光、电视、电影及摄影场所(室内外)用灯具安全要求》 4 JGJ-T16-92《民用建筑电器设计规范》 5 GBJ-16-92《建筑设计防火规范》 6 GB50254-96《电器安装工程低压电器施工及验收规范》 7 GB50259-96《电器装置安装工程电器照明装置施工及验收规范》 8 GB50168《电器安装工程线缆线路施工及验收规范》 9 GB50169-92《电器安装工程接地装置施工及验收规范》 10 GB50194-93《建筑工程施工现场供电用电安全规范》 11 隔声门、窗标准采用《国家广电部部标准GYJ26-86》 12 噪声控制标准采用《国家广电部部标准GYJ42-89“广播电视技术用房容许噪声标准”》 13 混响时间标准采用《国家广电部部推荐标准GYJ26-86“室内的混响时间及频率特性”》 14 防火标准采用《国家广电部标准GYJ33-88“广播电视工程建筑设计防火标准”》 15 电气安装标准采用《电气装置安装工程施工及验收标准规范》GBJ232-82 16 管线布线标准采用《建筑与建筑群综合布线工程施工及规范》GB50312-2000 17《建筑施工安全检查评分标准》JDJ88-99 18《建筑施工高处作业安全技术规范》JDJ80-91 19《施工现场临时用电安全技术规范》JDJ46-88 20 《电视演播室灯光系统施工及验收规范》GY5070-2003 21《建筑电气工程施工质量验收规范》GB50303-2002 22《建筑设计防火规范》(修订本)GBJ16-87 1.2总体功能说明声学设计规范要求演播室音质主要是语言清晰、可懂度高,其次是丰满度,室内各处要有合适的响度和均匀度,演播室的任何位置不出现回声和声聚焦等声学缺陷,并无来自外界环境的噪声的干扰。吸声材料的布置采用均匀分布的方式,有利于声场的扩散,使声场的不均匀度保持在合适的范围。为了确保工程竣工后,能达到设计要求,所有的吸声材料均采用永久性的阻燃材料。 演播室宜采用短混响,根据室内容积选择合适的混响时间,混响时间的频率特性要求平直。 声学施工参数:
1.3总体设计说明本方案完全按照市级专业电视台演播室的标准要求配备的。本演播室即符合电视台的使用要求、也符合广播电视行业标准以及电视演播室灯光系统设计规范GYJ45-92设计标准。 1.3.1演播室的主要技术指标 1.3.2演播室演区综合光的垂直照度不小于1500Lx b、演区光的色温为3050±150K; 1.3.3演区光的显色指数不小于85,为连续光谱 1. 3.4本工程所使用的灯具有热光源和冷光源两大类。 热光源灯具通过多种形式引进、消化吸收国内外的先进技术,经过多次换代提高,灯体造型新颖美观,通风散热性好。主光源聚光灯光学设计合理、光效高、重量轻、散热性能好。灯具采用优质钢板材料,冲压成型,电化学表面处理,耐高温喷塑工艺。采用新型大螺纹透镜,高纯铝金属反光碗,光洁度达到国际水平,永不老化、变色。压弹式灯泡插座,换灯泡方便,安全可靠,又因灯具散热性能好,加大了灯泡的使用寿命。 散光类灯具,由于光学系统采用进口镜面铝板做反光板,不仅外观美,而且反射散光效率高,可与进口灯具相比美。 冷光源系列灯具反光器全部采用意大利进口高效镜面板,光效高,色还原性好。灯体采用制作精细的流线型外壳,整个灯体重量轻,散热好,外观美。镇流器采用欧司朗品牌的镇流器,灯管采用原装进口、标准色温的高显指欧司朗灯管,寿命达到一万小时以上。灯具、冷光灯管二年内全免费保修包换。 所有灯具表面均采用耐高温静电喷塑工艺,使外观更美。 所有灯具及设备二年内全免费保修包换。 1. 3.5吊挂系统:均采用铝合金固定轨道、活动轨道和恒力铰链相结合的吊挂方式,以便灯具可以在播音空间内任意移动和随意调整,保证了布光的灵活性。完全满足不同的审美观的布光要求。 1. 3.6布光思路:本工程演播室均采用冷热光源混合布光,克服了冷热光源各自的不足。 本演播室由于人员位置和人数相对不确定,本布光采用平面布光的布光方式。采用1000w聚光灯作逆光,使轮廓明显、突出,立体效果更强。采用36*4三基色柔光灯作背景灯,配调光台调整光的强度,消除背景交叉阴影;演区内均布三基色冷光灯具作大面积泛光照明,保证演区内光线均匀;两侧和前方配备了1000w聚光灯可作主光,与副光比较,增强人物的立体感;可作眼神光点缀和突出主持人和嘉宾的面部表情,使神态更生动。也可用来突出景物造型。 总之,从整体布光来说本工程演播室布光轮廓光强,使面部有纵深感;背景照度均匀无明显交叉阴影,有利于节目制作;中心照度均匀,照度不低于1500LX;人物造型丰富,整体画面参差感强,达到了专业演播室的标准。 1. 3.7调光系统:采用专业调光系统,带光电隔离,防止强电反串;外观工艺好,结构布局合理。可控硅模块、空气开关、扼流圈等关键部件均选用优质产品;每个可控硅回路的最大输出电压/输入电压≥98%(可控硅全导通时),最小输出电压/输入电压≤1% ,输出电压的一致性差异≤1V;输出电压在信号突然消失后能保持原状态。调光硅箱通风散热好,噪音小,抗干扰能力强。 1.3.8其它设施: 本演播室均配备了电缆桥架,使布线更规范整齐,同时屏蔽各次谐波使音视频信号不被干扰。 演播室、调光控制室所用电源电缆、动力电缆及工作照明线缆、全部采用阻燃电缆,设计施工符合消防规范要求。 演播室灯光供电,灯光特照部分为三相四线,380V/220V50Hz。灯具电压为交流220V。 二.产品详细说明根据甲方提供的设计思路和要求,我们把相应的设备技术参数及其在本项目的基本作用进行分项阐述。 1、灯光布置技术参数1)照度:以主持人为中心,平均照度800-1000Lx. 2)色温:平均色温3200K左右 3)显色指数:Ra值大于95 4)根据实际配电的需要采用三相四线制或其它方式 5)电缆:专业灯光阻燃线缆 6)灯具高度:位于距座台平面1.6--2.0米之间 7)灯光为持续恒定冷光源三基色灯,灯光光线柔和、阴影淡化、不眩目,几乎不增加室内温度。 8)灯具镇流器为原装OSRAM。 9)灯管为进口OSRAM 32930型。 10)灯具反光系统采用进口高亮永久镜面反光铝板。 2、灯光系统配置介绍①.钢质手柄镙栓:强度高、灵活方便,可悬吊、可架支。 ②.U型手柄:钢质、承重好。 ③.整式底板:强度高、不变形。 ④.内嵌式固定底板:使灯体具有屏蔽功能。 ⑤.高频电子镇流器:原装OSRAM。 ⑥.对称瑞板:内壁为进口高亮度镜面不锈钢,耐摩擦、不氧化。 ⑦.紧固式灯角:寿命长,耐摩擦、弹性强。 ⑧.模压式反光底板:由进口高亮度镜面铝板模压而成,耐摩擦、不氧化、反光曲线合理、光效均匀。 ⑨.冷光源灯管:原装OSRAM,光效均匀。 ⑩.可调式遮扉:进高亮度镜面不锈钢,耐摩擦、不氧化,可任意调节角度,背面为无光黑漆,避免反射室内杂光。 3. DSR36x4持续恒定冷光源三基色柔光灯:

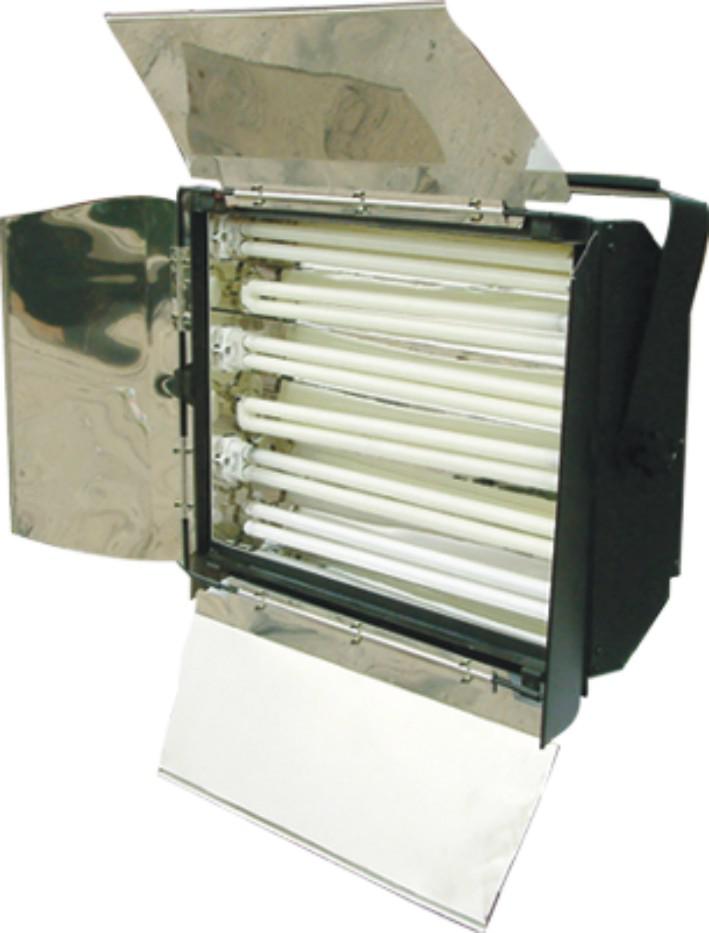

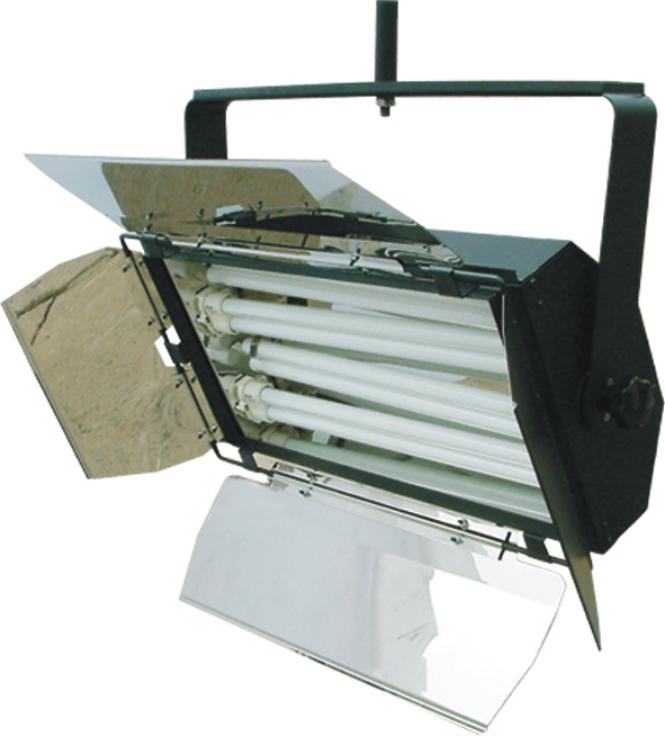

此类灯光主要用于辅助类光及背景光的照明 型 号:36×4 功 率:144W 色 温:3200k 显色指数:Ra≥95 产品类型:柔光型 镇流器:原装OSRAM 灯 管:原装OSRAM高频电子型 反光板:进口高亮度镜面铝板 4.DSR36x6持续恒定冷光源三基色柔光灯:
此类灯具主要用于主光和侧光的照明 型 号:36×6 功 率:216W 色 温:3200k 显色指数:Ra≥95 产品类型:柔光型 镇流器:原装OSRAM高频电子型 灯 管:原装进口OSRAM 32930型 反光板:进口高亮度镜面铝板 5、 DSR 55x4持续恒定冷光源三基色柔光灯:
此类灯光主要用于辅助类光及背景光的照明 型 号:55×4 功 率:220W 色 温:3200k 显色指数:Ra≥95 产品类型:柔光型 镇流器:原装OSRAM高频电子型 灯 管:原装进口OSRAM 55930型 反光板:进口高亮度镜面铝板 6、DSR 55x6持续恒定冷光源三基色柔光灯:
此类灯具主要用于轮廓光和主光的照明 型 号:55×6 功 率:330W 色 温:3200k 显色指数:Ra≥95 产品类型:柔光型 镇流器:原装进口OSRAM高频电子型 灯 管:原装进口OSRAM 32-930型 反光板:进口高亮度镜面铝板 7、铰链式恒力吊杆:此铰链通过灯具滑车连接到轨道上,下现悬吊灯具,可使灯具上下拉伸 使灯光方便、容易,减小劳动强度。
型 号:铰链式恒力吊杆(1m--5m) 伸缩范围:最大可达1米--5米 最大拉伸重量:30Kg 8.单端卤钨石英灯泡:

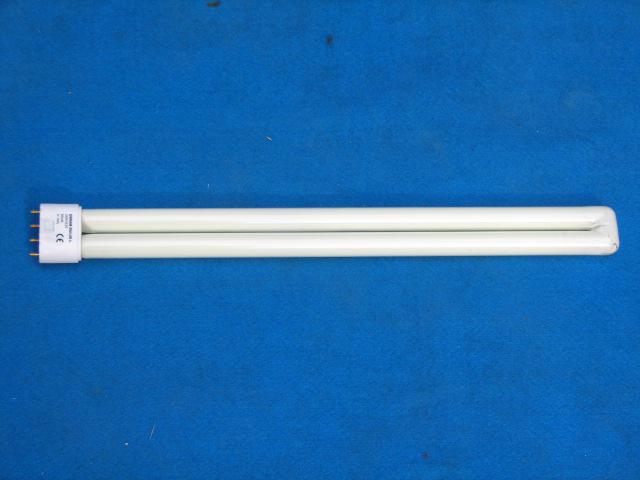

型 号:G15 功 率:1000 电 压: 220 平均寿命:200 9.三基色柔光灯管:
型 号:OSRAM 32930 功 率:36W\55W 色 温:3200k 显色指数:Ra≥95 产品类型:柔光型 质 保:包亮三年 10.灯具滑车
用途:铝轨与灯具或铰链的连接 说明:数控精密加工,冲压成型,轴承滑轮 11.万向滑车:
用途:纵轨与横轨的连接 说明:数控精密加工,冲压成型,轴承滑轮 12.线缆滑车:

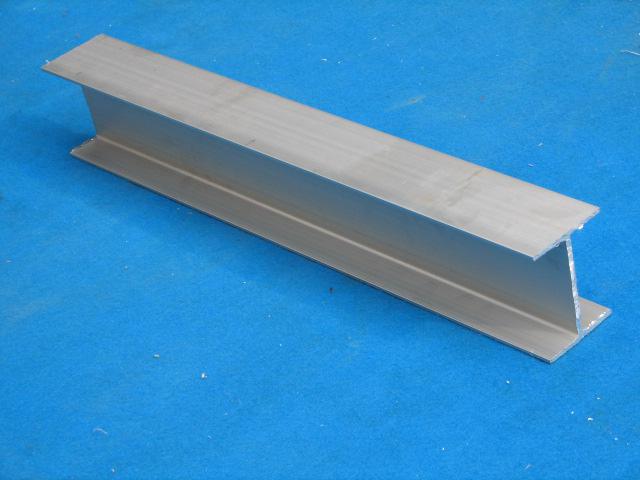

用途:固定每个灯具的线缆 说明:数控精密加工,冲压成型,轴承滑轮 13.工字铝轨:

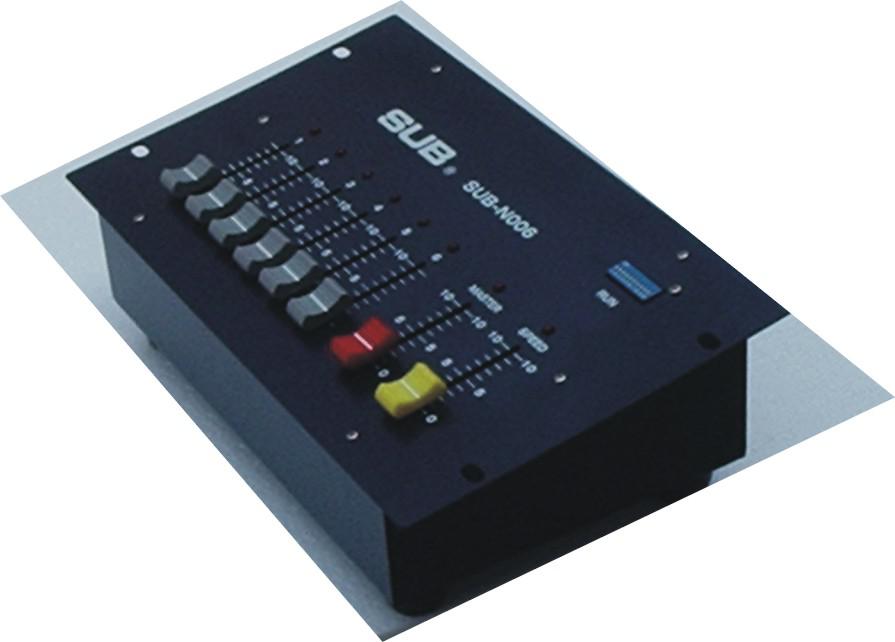

用途:实现每路灯光的前后、左右移动 说明:本产品采用专业制造,经过氧化镀膜, 属于高品质铝型材。质量绝对有保证。 14.聚光灯调光台:SUB N006模拟调光台 该产品是我公司在吸收国内外成熟技术基础设计生产的一种普及型调光台,输出为0-10V模拟信号,适合各类场合使用。
主要特点 l 6个控制回路,1路总控, 6个分控推杆; l 任选程控,任一路程控亮度均可调,自动运行速度可在每步0.1-10S间调整,并可手动步调跑灯运行,自动、手动运行方向均可调,适应各自合灯光跑灯效果; l 操作方便、直观,易说,稍懂灯光常识的技术人员可立即上手操作进行演出; l 流线性外观设计,简洁大方; 主要技术参数 l 输出:0-10V; l 供电:180-240V,50HZ 15.全数字硅箱: SUB N06A全数字硅箱简介 该系列产品为本公司专为固定场合最新设计生产的高品质硅箱,采用标准电气接插件,与F型相比,具有安装方便、电气接触长 期可靠等特点。
正面 输出接线 主要功能特点: ● 符合国家标准GB/T13582、GB/T14218、GB/T15734要求; l 采用光电隔离高稳定触发电路; l 高效抗干扰电感,抗干扰能力极佳,对音、视频几乎无任何干扰; ● 调光线性及一致性优良,5-100%均能均匀调光; ● 电源输入可单相、三相供电; 主要技术参数: ● 供电:三相五线制,单相220±10%V,50HZ ● 最大功率:12路,4KW/路; ● 控制信号: 模拟 0—10V 三.演播室施工方案新闻口播访谈演播室是各学校电视台电视节目制作的重要场所,是一个电视台综合水平和技术实力的具体体现。 为了将贵单位演播室建设成新世纪“国际先进,国内一流”的演播室工作场所,我单位注重工艺设计,在基本实现灯光控制智能化,设备选型国际化、数字化,灯光编排专业化、多样化的前提下,更注重施工管理规范化与标准化,在满足国家建工与电气要求的前提下,严格执行行业标准,以期使该演播室工程质量、施工进度、专业功能和投资效益,达到预期的效果。 “执行”是国内外管理者21 世纪开始关注的一个热门话题,它可以将可行性目标变成具体的结果,将仔细论证的计划和行动方案变成预期的效益和业绩。对一个具体建设项目而言,“工程”就是实现既定目标的具体过程。由于专业灯光工程是汇集了多项学科知识的一项综合技术,它随着专业灯光相关技术的发展而发展,尤其是灯光设备的性能和档次越来越高,专业灯光工程技术的重要性就越来越强,同样的造价,不同的设计,工程质量会有高低之分;同样的设备,不同的施工方法,功能效果也会有优劣之分。 与土建等项目相比,灯光工程的特点是:工程量不大,但工程技术含量高。需要严格的设计与选材,需要合格的预埋、穿管技术,需要可靠的焊接技术,需要科学的调试检测手段等等;工程灵活性强,但承担的责任重。无论电视台或剧场建设项目,多为各级政府重点工程,对施工质量、技术及安全生产要求特别高;工期一般较紧,施工场地多受限制,高空作业,多工种交叉,所以有关施工管理人员必须提前安排好施工工序,合理配备劳务人员;作为综合施工工程,破墙及地面土建加填、架子搭设多,在设备安装过程中都需土建专业、装修和其他队伍密切配合,确保施工的进度和安全;调光系统与机械、视音频系统、普通灯具和特效灯具关系密切,无论在工艺设计、安装施工与设备调试过程都必需协调。 演播室的声学装饰任务主要是对声音进行包括吸声、反射、混响、隔声及降噪等的控制。吸声就是将声能变为热能,也既是使反射的声能小于入射声能,可以用来降低或消除不良的界面反射,也可以用来消除回声。 吸声常用来控制混响。 吸声材料按吸声的频率特性可分为低频吸声材料、中频吸声材料和高频吸声材料三大类。本方案采用的吸声材料即满足了对高、中、低音频的合理吸收。其中3mm离心玻璃棉、槽木吸音板结构能完成对中、高音频的合理吸收;而3mm玻璃棉、聚脂纤维吸音板结构能完成对低音频的合理吸收。 反射对声音传递质量非常重要,过度的吸音影响声音的响度和质量,使声音干涩 。本演播室设有音频反射带 ,从而保证了声音的圆润和丰满。 混响是在房间中声音经过所有界面不断反射而积累的结果。 混响可增加室内的声级,控制不好就会降低语言的清晰度。不同的用途应有不同的结构来控制不同的混响要求。演播室、会议室、戏剧院、大会堂、音乐厅等都是各不同的。 由于本演播室是以口播、新闻为主要功能要求,混响时间控制在0.5s--0.7s,混响时间(T)计算的赛宾公式: T=0.161V/A 式中-混响时间(s)V--房间容积(m3) A--房间吸声量(m2), A=Sα a--房间内平均吸音系数; 隔声主要是防止声音透射传递。影响隔声效果的因素很多,主要有吻合效应、孔洞和缝隙、施工中形成声桥等 本设计中,墙面和屋顶均取有效措施阻断声桥,有效地阻止外界的各种声音从屋顶和墙体透射传递到演播室; 门是演播室隔声的重要环节,门的隔声性能取决于门扇本身的隔声能力和门缝的严密程度。本演播室门采用多层板材的复合结构并加强了密封处理,使隔声效果完全符合相关要求 窗,本演播室为了防止双层相同玻璃引起共振,采用双层玻璃窗,其中一块按85°斜放,四周用吸声材料密封,起到很好的隔声效果。 噪声即是不希望听到的声音。演播室的噪声限值一般低于同容积的录音室,原因是演播室内的工作人员和演员(有时还有观众)本身活动的噪声较高。一般经验值为35dB,NR-30噪声评价曲线。本演播室也能满足该要求。 演播室的地面也比较讲究,因为本演播室平时需要制作互动栏目,人员比较多,我们选择了PVC塑胶地板,符合演播室的实际使用要求。 1、施工方案与施工方法 1)施工准备 1. 组织参加本工程的全体工作人员对工程的重要意义、施工难点特别是工期要求、安全要求、质量要求等进行详细交底,使人人明白目标与职责,以确保工期和施工质量。 2. 对全体参建人员进行必需的岗前再培训,进行安全教育,经考试合格后发给上岗证,同时对全体人员进行系统技术交底。在每道工序开工前,依据技术书面文件对作业层进行工序施工技术交底。 3. 现场测量。建筑物因施工、层间位移、沉降等因素,建筑物的实际尺寸与设计尺寸,或多或少地有些变化。因此,在安装灯光设备前,对现场应进行测量。 4. 细化设计,根据现场测量的精确尺寸,对舞台灯光各系统设备的安装进行细化设计。 5. 安排办公、生活和材料保管措施,完善办公和生活条件。 6.施工人员必须熟悉施工图纸、技术资料、规范标准,研讨技术难点,及早发现问题,并及时向建设单位及设计单位反映,使问题在施工前得到解决,保证施工顺利进行,减少变更洽商。 7. 指派专人,负责本项目的组织施工。设专业工长2 人,劳务人员根据工程进度和工程量大小进行增减,预计人工高峰期10 人。 8. 负责人在分项工程施工前,落实施工技术交底,尤其是对施工难点的地方,应提出分项工程技术措施。同时与材料员一起做好阶段性供料计划,使施工能按进度计划良性发展,确保顺利施工。 9. 建立管理体系,将质量责任落实到人,确保质量管理体系在工程开工之时能有效运转。施工机械及设备检测仪器仪表按计划进行配置,适时调运到施工现场。 2)施工方案 2.1 管线施工要求 1. 工程开工前,详细做好材料总计划审批表,安排好施工工具进场计划,自觉接受业主对系统设备和相关的施工材料的抽查和检查,确保所有的器材和材料符合规范要求、工程能顺利开工。 2. 施工组织必须与贵单位的房建工程和其他配套相关工程密切配合进行,根据贵单位的工程进展来安排灯光电缆、日常照明线的安装。 3. 根据布线需求,在测量、定位准确的前提下,因地制宜、按质按量的施工。 4. 具体施工过程中,各专业工作应密切配合,在装修施工中,专业施工人员严格按照施工要求及时做好吊架、暗管、套管、盒等的敷设及安装,尽量避免不必要的返工。 5. 装修前和装修过程中,电气专业与装修做好配合,协调施工,并做好成品安全保护。 6. 及时、妥善地处理好施工中可能发生的与相关施工单位的协调关系和纠纷,确保系统工程施工的顺利进行。 7. 组织好人员对已进场的施工材料和器材的保管,以及对已经完成施工的系统工程的保护,避免其他工种的施工中对已完成施工的系统工程造成损坏,同时也要防止我方施工人员在施工中对其他已完成的施工项目造成不必要的损坏。 8. 自觉接受工程、工艺监理的管理和调度,做好与各工种的工艺、工序间的配合。 2.2 线槽、管、盒、电缆、接插件的安装 工作程序:

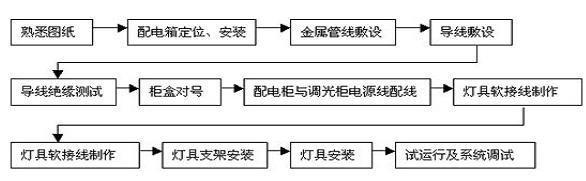

规范要求: 1. 由专业的施工工程队,负责系统的明、暗线槽的敷设,线槽连接紧密,槽口光滑,油漆防腐完整;线槽设置正确,固定可靠,线槽与桥架用锁紧螺母固定。接线盒内导线应有余地,线连接牢固,扎严密,绝缘良好,防伤线芯;插座、开关应严格按设计位置进行安装。所有地脚插座离地面高度不得小于30CM;墙身开关按钮离地面高度不得小于1M;线槽内导线的总截面,不应超过线槽内截面的40%。 2. 电缆安装在金属 线槽内,垂直安装在线槽内的电缆必需使用扎带将电缆固定。穿线时,各种电缆不应有破损、折伤,并尽量减少电缆接头。穿线时在 接线盒、插座盒内预留长度约为250mm,配电箱内预留长度为箱体半周长。 3. 导线接头处应用塑料压线帽,其规格有大、中、小三种,可根据导线截面大小适当选用;必须注意这些线路是呈交点状态,而不是和其它信号线路平行安装的。如果不能避免,则必须做好屏蔽措施;连接架、调光器和直接电源插座的线路由单条电缆组成,每根电缆长度以现场勘测的量化结果为依据;导线在通过变形处应有一定余量。 4.灯光系统和调光柜控制室之间的供应线是全部系统的一部分。 5.灯光桥架,是通过一根拖挂链里可灵活伸缩的线经过电路接头引导到灯光桥架的可移动电路接头;从桥架引出的导线要整齐,工艺强度高。 6.分线盒、接线盒等应尽量靠近检修口;连接盒是由符合标准工业设计的钢板制成。 2.3 调光设备及灯具安装 2.3.1 灯光设备安装工作程序

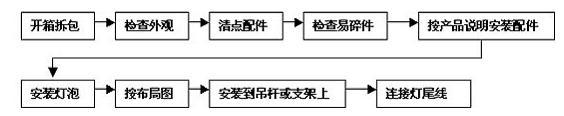

2.3.2 设备、材料运输程序 为确保设备二次运输过程完好无损,设备开箱检查后,立即进行设备电气、机械性能的检查,同时检查设备装箱清单,核对设备型号、规格及全部软件、零部件、附属材料和专用工具,合格后恢复包装,再进行运输,避免设备外壳及性能损坏。 2.3.3 管线配线施工前的准备 1. 材料:敷设的各种型号线缆、记号管、号码管、橡皮膏、扎带等 2. 工具:放线车、编号钳、克丝钳、榜绳、万用表、兆欧表。 3. 作业条件: a. 金属管线安装清扫检查完毕; b. 现场留有放线空间。 2.3.4 灯具安装前的准备 1. 材料:安装的灯具及配备的灯泡、灯钩、安全链、灯具的转接线及插头等。 2. 工具:扁口钳、夹口钳、克丝钳子、活动板手、万用表、兆欧表。 3. 作业条件:灯具的安装应在导线敷设完成以后、系统配线完成和箱盒连接结束后,灯具运输到位、外观检查、软线连接、绝缘测试后进行。灯具安装应有充分的摆布空间,便于多人同时操作。 2.5.5 灯具安装工艺流程

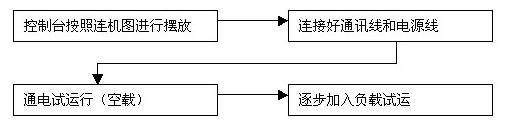

2.3.6 灯具安装注意事项: 1. 严格检查每台灯具的零配件是否完备,有没有松脱现象,可调部位是否灵活,确认完好才进行安装。 2. 灯具固定以后,还要确保灯具能在固定点上可以上下左右灵活地调节投射角度。 3. 用灯尾线将灯具与调光输出插座连接的时候,要确保有良好的接触,灯尾线要预留适当长度,确保灯体可以灵活转动。 4. 安装灯泡的时候,应避免用手直接接触灯泡的玻璃部分。必要的时候,必须戴上手套。 2.3.7调光台和硅箱的安装: 1. 安装要求:控制室要保持干爽。 2.调光台安装步骤:
2.3.8 调光设备及灯具安装注意事项: 1. 在灯光电力电缆、及各种接插件施工初步完毕后,进行调光设备及灯具的安装工程。 2. 依照施工顺序逐台将调光设备放入施工现场,为确保设备安装质量,设备开箱检查程序实施后,按照设备技术文件提供的参数,对设备进行电气、机械性能检测,合格后再进行设备安装。 3. 设备安装过程需与装修等专业密切配合,根据建筑物的工程进展来安排电气工程施工,积极作好配合,开关的安装位置预留准确,以避免安装时对装修造成损坏。 4. 施工过程中,对建筑物墙上、地面、室内屋顶上,室外建筑物顶开槽、凿孔时,要采取严格的保护措施,施工完要及时恢复。 5. 墙上、楼板留孔,除设计要求保留外,其余应在管道施工完毕后,配合土建专业将孔洞封堵或作防火分隔。 2.3.9 调光设备及灯具安装外协需求 1. 设备安装阶段,现场必须有场地的电工配合,以确保供电安全。 2. 所有电动系统上的灯具安装,都必须有相关人员协助控制。 2.4 调光设备及灯具调试、测试 2.4.1 调光设备调试步骤 1. 接好硅柜和控制台线路后,检查电源线头无松动,绝缘层无破损; 2. 检查负载线,接头应无松动,以高压电阻计检查负载无短路及绝缘良好; 3. 检查硅箱处理器单元,电源指示灯启亮,并将所有空气开关打上接通; 4. 接上调光台通电检查,每个输出单元的输出指示灯的亮度与输出成比例。 2.4.2 调光设备调试注意事项 1. 国家有关标准,在所有设备安装到位,不存在任何安全及性能隐患后方可进行调试。 2. 设备的调试必须在甲方认可批准下方可进行。 3. 设备调试主要集中在各设备的设定、调节及使用效果等技术性能上满足要求。 4. 设备调试情况、测试结果,都必须详细记录在案,作为工程资料,以方便查阅和维护。 2.5 调光设备及灯具调试测试外协需求 1. 设备调试、测试阶段,现场必须有电工配合,以确保供电安全。 2. 所有电动系统上的灯具调试,都必须有人员协助控制。 3、灯光系统调试 对于设备的调试,因为各个工程的情况不同,所用的器材也不尽相同,很难统一一个通用的方法,需要单独分类分项目进行,尽可能完整地全面地对灯光工程调试过程进行控制。 1)调试前的准备 1.1 心理准备:灯光工程的调试,是一项既需要技术和经验又需要认真和细致精神的工作,当设计和施工都符合要求时,调试不合理不细致,不仅不能达到工程的设计效果,而且还有可能使设备工作在一种不正常状态。所以在调试前要充分认识到这项工作的重要性。 1.2 信息掌握与仪器准备:调试前要仔细确认每一台设备是否安装、连接正确,认真向施工人员询问施工遗留的可能影响使用的有关问题;调试前要仔细确认每一台设备是否安装、连接正确,认真向施工人员询问施工遗留的可能影响使用的有关问题;调试前必须再次认真地阅读所有的设备说明书,仔细查阅设计图纸的标注和连接方式;调试前一定要确信供电线路和供电电压没有任何问题;保证现场有关人员到位;调试前还要准备相应的仪器和工具。 1.3 对设备安装、供电线路、连接情况的检查:因为灯光工程的整个系统涉及的连接点和插接件比较多,在安装时也有可能因为个别的原因发生错误,所以,细致的检查是有必要的。一般的检查包括设备安装安全性,供电线路是否合理,各插接件的连接是否正确等,另外还有一个重要的检查项目就是:仔细检查每一件设备的状态设置是否满足设计要求,这点绝对不能忘记,否则极易造成设备损坏,各设备的电源选择开关是否合适;待以上施工步骤都确信完成后,就应该准备进行设备的调试了。 2)灯光控制系统的调试 对于灯光系统,由于涉及人物和舞台布景的照明以及不同需要的灯光造型,所以这方面的调试包括了灯光的色调、色彩、色温、亮度、投射范围、等多方面的内容,不是一般实用工程所能简单调试的,其中以控制系统的调试是工程调试的关键,该系统涉及的设备最多,调试的部位也最多,遇到的问题也可能最多,所以要首先集中精力完成它。 调试的步骤:从信号源开始逐步检查信号的传输情况,这项检查很有意义,因为只有信号在各个设备中传输良好,调光硅箱等设备才会得到一个正确稳定的信号,才可能有一个好的控制质量,所以在做这一步工作时,一定要有耐心,一定要仔细,进行这一步时,调光硅柜设备先不要急着连接上,相关周边处理设备也最好置于旁路状态。检查时要顺着信号的去向,逐步检查它的电平设置、正副极性及畅通情况,保证各个设备都能得到前级设备提供的最佳信号,也能为下级提供最佳信号,在检查信号的同时,还应该逐步检查它的电平设置、正副极性及畅通情况,保证各个设备都能得到前级设备提供的最佳信号,也能为下级提供最佳信号,在检查信号的同时,还应该逐一观察设备的工作是否正常,是否稳定,这项工作意义还在于,单台设备在这时出现故障或不稳定,处理起来比较方便,也不会危及其它设备的安全,因此,这项检查不要带入下一步进行。 线路检测无误后,就将调光硅箱等设备逐一接入系统,在较小的负载下,首先逐一检查调光硅箱等设备,为下面的调试作好准备。 2.1 调光硅箱的调试: 首先把所有硅箱总电源关闭,确保切断输出回路的电路,检查电源线的连接点,要求牢固无缝隙,触点可靠,使用万用表测量三相五线制电源连接是否正确,电源接通后,使用万用表测量电源电压是否符合,经过认真的检查测试合格后,接通电源。 2.2灯具的调试: ① 认真检查各灯具的外部连接是否正确及外观是否是新机。 ② 仔细检查单机运行状况及整体运行状况。 ③ 严格符合合同所述灯具的技术要求 在上述项目进行完成后,需要检查一遍调光台以及灯光控制台。 3)总体调试 当各个项目的调试分别已经完成,并且确认各套设备状态良好,没有明显的调试不当时,就应该开始整个系统的全面调试了,与各套设备各个系统单独调试不同的是,全面的总体调试没有明确的具体调整部位,它主要的任务是在各系统协同运行中,检查它们相互联系的工作部分是否协调,检查它们在一道工作时是否会产生相互影响和干扰。 4 )系统模拟试运转 在所有的设备调试完毕后,正式运行前必须进行的过程就是系统的模拟运行,由于贵单位的规模系统都比较大,工作的状态也各不相同,在短时间的工程调试中,很难发现其中的隐患或不足,但是一旦工程完工后,实际的系统运行时间会长得多,往往还有超时间,超负荷运行的现象,那时系统中早已存在而未被发现的隐患和不足,就有可能迅速扩大,给用户和工程双方带来不利的影响,模拟运行就是要在类似实际运行的环境中,了解系统的工作状况,发现问题,防患于未然。 其次要检查各个设备在满负荷运行和长时间运行时的工作稳定性。 最后要检查各个设备在满负荷运行和长时间运行时的发热情况。 灯光系统的设备基本上都是耗电设备,在运行中肯定会有不同程度的发热,尤其硅箱所带的负载,热光源灯具等大功率设备,通常的发热情况都比较明显,所以在一定程度上的发热现象,不会对设备使用和系统、设备的安全造成什么影响。但是,如果在安装时没有保留适当的散热空间,或者设备本身在长时间、重负荷运行的散热情况不良,那就该予以解决了。否则,轻者设备会产生保护,重者则造成设备损坏甚至火灾事故。一般正常工作范围内设备发热严重的话,一定要将设备更换;如果没有合适的散热空间而设备发热量较大时,应该考虑强行通风,并且要明确告诉业主,定期进行尘土清扫和设备保养。 由于该项模拟运行是非常重要非常必要的工作,这时的每一项工作换来的将是设备长期运行的稳定和系统工作的安全。特别是供电线路和设备的发热状况,将直接关系到整个工程项目的安全性,因此必须引起所有工程技术人员的高度重视。 因为灯光工程要进行调试、设定和检查项目很多,而这些结果和问题又是今后使用及检修的重要参考资料,所以有必要在进行每一步工作时将结果和问题记录下来,然后进行必要的分析和总结。对于使用者有用的记录数据,应该交给他们;对于日后维修有用的记录数据,应该由设计者妥善保管;对于有利于改善或提高设备功能指标或工艺质量标准的记录数据,应该交厂商分析研究。记录的结果包括:设备的位置编号、相关程序编辑的信息等等;记录的问题包括:设备工作环境的问题、设备干扰的问题、设备运行状况的问题等等。 4、工程质量保证措施 1)质量目标 灯光系统工程是贵单位建设的重点工程,因此工程质量必须达到优良标准: ① 设备、原材料、成品、半成品为优质品牌产品,合格率为100%; ② 工程一次验收合格率为100%。 ③ 其中调光设备、灯具安装保证项优良率为100%; 允许偏差项优良率为:90%以上; 工程观感质量评定得分:98 分以上。 2)质量承诺 ① 由我司提供的设备和服务完全满足方案设计中系统设备技术参数、技术指标、服务条件、包装及运输方式以及售后服务的有关要求,工程竣工验收质量达到标准。 ②在设备安装调试前和过程中在工地现场对业主有关技术人员开始进行培训,并在系统开通后全面进行系统培训,使有关技术人员能够熟悉线路走向,充分掌握系统与设备性能,熟练操作和使用设备,并能明确判断故障原因,独立处理一些故障。 3)质量保证承诺 3.1 质量保证体系及组织机构 本工程成立以有关专业职能部门负责人为组员的质量管理机构,负责工程质量管理全部责任。 3.2 质量管理职责 ① 建立质量岗位责任制; ② 搞好安全、质量岗前培训教育; ③ 负责人定期和不定期地进行安全、质量检查; ④ 开展群众性的QC 活动,制定全面质量管理工作规划; ⑤ 施工中坚持以自检、互检、专业检查相结合的质量“三检”制度和工前试验、工中检查、工后检验的试验工作制度; ⑥ 实行“三个服从、五个不施工、二个坚持”制度: 三个服从:进度服从计划,计量支付服从工程质量,质量否决服从监理; 五个不施工:没有会审不施工;现场没有技术交底、重难点项目没有作业指导不施工;施工方案和质量保证措施未完善不施工;施工准备不充分不施工;未下达指令不施工。 二个坚持:坚持质量一票否决制;坚持不合格工程坚决返工。 3.3 过程质量控制 ① 认真做好施工技术交底: ② 建立完善的物资采购和管理措施: ③ 设计变更严格按建设单位关于有关规定办理: ④对施工中出现的不合格品,工程技术、安全质量工程师严格执行和纠正不合格品预防措施,并督促各专业作业人员和施工班组及时予以纠正。 ⑤本项目在公司总部和甲方的领导下,建立项目责任管理机构,严格执行公司ISO9001 质量体系有关程序文件,同时分别建立项目管理人员责任制,明确责任,工作到位。 ⑥设备的验收、使用、检定、维护保养、保管和质量等方面的管理,均应执行程序文件的规定。 3.4 工程检验试验控制 3.4.1 材料检验和试验 ①检验及试验目标:通过对原材料、半成品的检验和试验,保证在工程施工过程中使用合格的原材料和半成品。 ② 检验及试验原则: ò 只有经过外观检查和理化试验被确认为合格的原材料、半成品才能被允许用于现场施工。 ò 只有上道工序经检验合格后才能进入下一道工序。 ò 所有分项工程经检验证实质量合格后才能进行分部工程质量检验;所有分部工程质量经检验合格后才能进行单位工程的最终检验。 ③检验人员职责:分别建立、制定项目负责人、施工员、检验员、材料员、等管理人员责任制,明确责任,工作到位。 ④ 检验试验工作内容: ò 施工准备阶段材料、设备进场的试验措施; ò 检验和试验按以下几个方面进行:材料、设备的质量外观检查,验证性检查,抽查;检验场地应符合供方的技术说明或规范的要求;各种检验的仪器专用工具等应符合检验精度需要,并符合准确度和精密度要求,且必须经周期检定合格方可使用。 3.4.2 工艺检测 ① 施工过程的检验流程

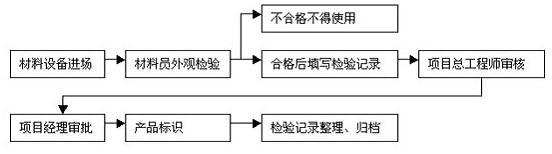

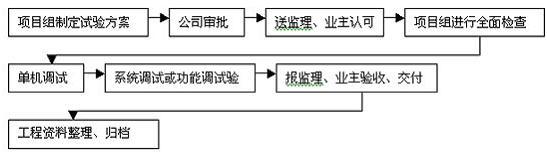

② 产品最终检验工作程序流程
③项目组在施工前制定《质量计划》、作业指导书、对施工中的主要过程、施工方法、控制点、检验方法、技术和质量要求等进行明确规定,并交底贯彻执行。做好施工记录、质量自检和互检工作。 ④材料、设备进场的试验、安装过程的检验和工程范围内的施工全部完成并符合要求后,由有关检验人员按施工图纸、施工验收和质量评定标准,负责制定产品最终检验方案,报批认可后,进行单机试运转、系统调试和功能试验。 3.5 技术管理 ① 建立健全技术管理机构:实行规范化、程序化、标准化施工,实行技术人员岗位承包制。 ② 作好施工技术交底工作,定期检查操作工艺及技术标准的执行情况。 ③各专业的测试工作,要认真执行《进货检验和试验工作程序》、《过程检验和试验工作程序》、《最终检验和试验工作程序》。 ④ 施工中采用的新技术、新工艺、新材料、新设备要按《培训工作程序》。 ⑤严格执行《文件和资料控制程序》和《质量记录控制程序》,做好施工现场技术资料的收集、整理、保管工作。 ⑥ 项目经理在加强施工组织领导的同时,特别要注意抓好“三个中心”和“一个制度”,以确保全过程的安全创优。 ò 施工前期以施工技术准备为中心; ò 施工中以施工进度和网络计划为中心; ò 施工后期以设备电气测试、系统试验、交验及整改为中心。 ò 各专业严格执行“首件定标、样板引路”制度。 ⑦ 推广应用现代化管理技术,对工程进行动态的、最优化的管理。 ⑧认真执行《工程保护和交接验收工作程序》的要求,并结合工程特点对已完工程项目制定具体保护措施。 3. 6 施工技术措施 3.6.1 工艺准则和措施 ① 本工程凡设计选用的设备,材料,均应以国家验收规范为依据。 A 灯光线材使用符合国际标准的专用阻燃电缆; B 灯控台技术国际领先,功能齐全,操作方便。 C 灯具接口(插座)采用三芯带接地保护功能的接插件。 D 灯光控制线路采用符合标准的阻燃线,所有线路均按要求编号并做永久性标志。 ②灯光系统的灯具单元应根据需要合理配置并符合以下规定:对不同通道的灯光系统,其电源输出馈送线路应单独分路配线; ③ 为确保工程质量,在技术组织、管理方面,着重抓好: A 熟悉现场,组织好会审,将问题解决在施工前,以免发生个别管线无法安装或通过等现象。 B 严格做好隐蔽工程验收工作。 C 做好设备材料报验工作。 D 注意检查施工图纸,清楚安装工艺、安装尺寸,核实用料规格、数量,预测用工数量。 E 电气管路施工做好管口保护,防止堵管,管路煨弯应符合弯曲半径要求。 F 成品保护是保证工程质量高低的一个重要环节,必须注意保护。 ④为保证做好工作,该工程施行质量责任制,谁施工,谁负责质量。工长既要抓好施工进度,更要抓好施工质量。 3.6.2 工程验收及规定 ⑴ 安装测试验收 安装测试验收是业主和中标单位共同对设备安装工程进行测试验收。安装验收后双方签署安装验收证书。系统设备单体测试主要是对已安装设备进行单体测试,包括设备通电测试。系统设备单体测试合格后即开始系统联调。系统联调分别包括:本系统设备联调和联动联调。本系统设备联调是指:在与其它系统不相连的情况下,测试系统的所有设备作为一个完整的系统能否很好地工作,能否完成灯光系统每一个设备的功能要求。联动联调是指与其它相关系统设备连合一起进行系统全面调试。测试完成,标志系统现场完工测试结束,业主与中标单位将共同签发系统验收合格证书,系统将移交业主。 ⑵质量保证期 ①系统验收合格后1年为质保期。质保期内供货商免费提供设备正常使用情况下的维修及保养服务 ②供货商必须有可靠的售后服务保障,包括但不限于中国国内有固定的维修及服务点,能提供正常的技术、备品备件服务。 ③ 供货商有24 小时服务热线,保证在接到故障电话后响应时间小于12 小时且在48小时内解决问题;同时,供货商负责售后免保养保修1年,质保期后,如业主要求,供货商应长期负责有偿优惠维修。 ④质保期内非人为原因损坏、失效或己达到报废标准的零部件应无偿更换。 ⑶ 验收指标 电气调光工程质量验收合格应符合商洛电视台灯光系统工程方案设计技术要求及国家供电系统质量要求。 灯光控制:控制台对照说明书功能齐备,信号输出通畅,所有灯具受控。 3.7 质量保证措施 ① 以开展创优工程为中心,加强质量管理,切实执行《建筑安装施工技术资料管理规定》中关于竣工验收工程技术资料的要求,做到齐全、真实、准确、及时。抓好“质量通病”的检查、落实,严格按照施工工序操作。 ②加强施工现场的技术管理,并制定相应的技术措施。 ③坚持质量工作的三级检查管理制度,抓好质量检查。 ④质量上必须创优质工程,在施工中每个分项要按优质标准严把质量关,施工工程一次交验合格率100%,确保优良率达到90%以上。 ⑤严格执行有关施工与验收规范、规程等技术法规,严禁颠倒工序施工;严格执行国家有关质量管理制度以及我公司制定的《质量管理制度》,实行质量责任制,贯彻谁施工谁负责质量,谁主管谁负责质量的原则。 ⑥强化质量意识,严肃工艺纪律,严格按照纸施工,实行施工挂牌制,以便监督检查和严格自律,质量责任牌在分项工程质量评定后摘除,施工经理定期召开质量分析评估会,分析质量形势,明确质量要求,学习有关法规和文件,对质量意识强,工程质量好的进行表彰、奖励;对质量意识差、工程质量差的进行批评、罚款并限期整改。 ⑦施工中所用的设备、材料、半成品的质量是保证工种质量的重要条件。因此,进入现场应进行复验,确定其符合有关标准后,才允许使用;在施工全过程中坚持自检、互检并加强过程检查,加强质量指导,力争把质量问题消灭在萌芽中;发生质量问题进 行管理;填写质量信息传递表,指明问题所在,提出修改期限,按期复查,确认已经消除,经双方签字后存管理档案。 ⑧实行质量奖罚制度,奖优罚劣,作为辅助管理手段。 3.8 成品保护措施 ①施工人员应严格按照图纸和有关技术文件进行设备的吊装、安装;对于现场发生的问题要依程序解决。各类工作完成后,均应及时清理。 ②使用超长、超大工具、设备如金属梯时,特别注意保护墙、窗、门、吊项等装饰面。梯脚必须用橡胶皮等物进行保护。穿线、焊接等施工中,要注意不得污染或损坏屋顶、墙面。 ③在通风和管道集中的地方配管和穿线,不得随意登踏风管、水管、气体管道,不能破坏管道保温层,不能借用通风和管道的吊挂件。 ④ 在调试过程中严禁现场人员随意使用,造成破坏;各种设备及部件在装卸、运输、安装调试过程中,均应注意成品的保护,另外要做好剩余材料的回收保存。 ⑤保护建筑内的施工成品人人有责,全体施工及管理人员在提高成品保护意识、养成文明施工习惯的同时,要坚决与盗窃国家财产、破坏施工成品的现象作斗争。 5、施工进度控制及工期保证措施 1)总工期 进场后立即组织作好施工前期准备工作,作好管路支吊架和穿墙等的预埋工作。具体工期安排如下: ò 总工期:40 天 安装开工计划日期: ò 施工准备期:5天 ò 施工期:30天 ò 设备调试、测试期:5天 2)工期保证主要措施 ①组织强有力的项目经理组,集中各专业技术骨干,组织素质过硬的施工队伍进场施工。 ② 合理安排施工生产,倒排工期,层层分解。 ③ 对物资申请采购工作进行合理安排计划。 ④ 自购材料必须选定产品质量信誉好的供应商或生产厂家供货。 ⑤ 全面推行质量方针目标管理、强化组织协调、发挥“资源”优势。 ⑥强化责任感和成就感意识,奖惩制度到位,充分调动全体工程技术人员的积极性和创造性。 ⑦运用网络计划技术将施工的“人、机、料、法、环”诸要素纳入网络计划中,优化关键线路及资源配置,实现对工程全过程的动态控制。 4 )保证工期进度的控制程序 6、安全施工保证措施 1)安全生产方针及目标 ① 安全生产方针:安全第一,预防为主。 ② 消灭职工因公责任死亡事故。 ③ 杜绝重大火灾及爆炸事故。 ④ 杜绝人事重大伤亡事故。 ⑤ 杜绝重要施工机具及设备丢失或损坏事故。 ⑥ 消灭施工遗留隐患事故。 2)安全生产管理制度 2.1 安全生产 1. 严格遵守贵单位的各方面安全管理条例。 2. 成立项目经理为组长的安全施工领导小组,建立项目安全生产组织机构,使安全防护、临时用电、机械安全、保卫消防、现场管理、料具管理、环境保护、环境卫生指定专人按公司标准进行管理。各项管理制度上墙,实行谁主管,谁负责的安全生产责任制,项目经理坚持每周组织一次安全工作全面检查,安全员与有关负责人实行跟班日检查,发现安全隐患当天汇报处理。 3. 对参加本项目的施工人员,入场前必须进行安全教育,组长以上人员及安全员、义务消防员观看一次防火安全知识录像。 4.高空作业必须佩戴安全带;各工种施工人员操作时必须穿戴好各种防护用品,不得违章作业,管理人员不得违章指挥。 5. 施工管理人员安排生产作业,技术交底时必须同时进行安全交底。 6. 现场临时施工用电必须符合规范要求,电缆架空敷设,所有用电设备的金属外壳必须做接地接零保护,在总配电箱、开关箱内必须安装漏电保护器,实行三级配电两极漏电保护,安全用电。移动手持电动工具必须用插头接在移动开关箱内,不得乱拉乱接。 7. 剔槽打洞时要戴好安全镜,先检查锤头有否松动,工作面前方不得站人;打过墙洞快穿时要留意对面是否有人。 8. 管子穿线时不要对着管口吹气、呼叫,防止带线弹力伤人,穿管时应配合好,以免挤手。 9. 使用梯子、架子施工时要先检查是否牢固,有无损伤,梯子中间要有拉绳;禁止两人同站一梯工作,也不要站在最高处工作。 10. 各类机械设备的安全防护装置必须灵敏有效,经检验合格后方可投入使用。露天使用的电焊机,应有防潮防雨措施;电焊机一次电源宜采用橡套线,长度不超过3 米,当使用一般决缘线时,应用塑料软管和胶皮管保护。 11. 在吊顶上高空作业时要系好安全带,传递物品时严禁抛掷,;在跳板上行走时,要注意是否踩实以免摔伤。 12. 调试时,试电要用试电笔,电压表等操作规程规定的仪器仪表,调试人员必须两人以上,要互相配合,不要贸然通电以免引起触电事故或损坏电子设备;处理事故时必需先停电,遇到雷雨天气,严禁户外强电测试操作。 13. 大力做好安全生产宣传工作,开展安全标准工地建设,是建筑安装系统推进施工安全基础建设的一项重大举措,是为了全面提高施工现场管理水平、按标准化、制度化要求建设和管理施工现场,确保施工安全和工程质量,从而提高施工企业、工程建设的综合效益,以适应现代化舞台建设的需要。 2.2 安全生产保证措施 ① 我们将在贵单位安装灯光工程施工中全面推行“安全标准工地建设”,按ISO9001 标准制定安全保证手册,实行目标管理,贯彻“安全第一,预防为主,以人为本,系统管理,程序作业,过程监控“的方针。健全管理体系,建立安全生产岗位责任制及相应的检查制度。 ② 认真学习《安全生产技术操作规程》等安全规章制度,增强业务能力及安全意识,提高安全操作水平,严格遵守安全规章制度和安全操作程序及措施,确保施工中的安全。 ③ 遇有暴雨或六级以上大风时,停止一切高空作业,并做好防洪、防风准备。 ④施工及生活用电,按照业主要求进行申报审批,建立安全用电制度。配备专职的供电线维修人员,确保安全用电。 ⑤工地驻地和材料库配置消防器具和备品、备件,工地搭建临时生产、生活设施,必须符合国家有关消防规定。 ⑥实行每天工前安全讲话制度,根据当天施工安排,有针对性地重点布置防范措施和注意要点。 ⑦ 严禁违章作业,监督、制止施工中的违章作业现象。 7、文明施工与环境保护 1 )文明施工 ①人员组织:设专职安全员对进出人员进行核查登记,各部位施工设督查员,负责安全保卫工作; ②加强施工队伍精神文明教育,注重施工队伍精神风貌,开展“5S“活动,即对各生产要素所处状态每周进行一次整理、整顿、清扫、清洁,不断提高员工素养; ③ 施工人员禁止进入施工区域以外场所,且不得随意喧哗 ; ④施工机具、临时材料码放整齐、不得随意存放;保持施工现场秩序化、标准化、规范化。 ⑤参与施工人员听从指挥,随时服从各种命令和指挥;组织学习国家建设部下发的“国家建设工程文明施工标准(试行)“。针对本工程的实际,贯彻该文件的精神,执行、落实该文件的各项规定。 ⑥ 及时清运现场垃圾,清扫现场卫生,不污染环境; ⑦现场消防器具到位,防止损坏或老化,加强易燃品的现场管理,用火部位设专人看护; ⑧ 施工班组遇有施工中的技术问题,应逐级反映,由现场领导统一协商解决; ⑨ 加强成品保护意识,防止砸坏、污染成品,施工措施提前到位; ⑩ 加强设备与器具现场管理,杜绝盗窃事故发生。 ⑩施工现场的各项管理制度、操作规程、工作标准在工地明显位置张榜公布,促使全员自觉遵守。 2)规范施工 ① 本工程选用的施工设备,均符合规范要求; ②本工程施工在符合国家有关施工规范。 3)消防、保卫环境措施 ①现场临时设施,应符合安全防护要求,不得使用易燃材料,遵守施工现场内各项保卫制度,服从保卫人员管理,做到遵纪守法。 ② 使用电器设备和化学危险品,必须符合技术规范和操作规程,严格防火措施。 ③现场用火必须经贵单位保卫科批准方可作业,用火证在指定的地点和时间内使用并当日收回。 ④施工料具的存放要符合安全防火要求,在施工过程中不准堆积易燃、可燃材料;现场的材料、设备存放大规划区内,码放整齐,相应的防泡、防淋、防潮措施应可靠有效。 ⑤ 电器设备必须由专业人员操作,严禁非专业人员动用机电设备。 ⑥ 施工现场要建立保卫组织,重点部位设专人,现场布置合理,及时清理施工废料,做到活完、料尽、脚下。 ⑦认真学习“环境保护“政策法规、环境保护的规章制度,给自已和他人创造一个清洁、工作环境,搞好大剧院建设。 ⑧不在施工现场焚烧油毡、橡胶、塑料、皮革、树叶枯草等会产生有毒、有害烟尘和恶臭气体的物质。 ⑨ 保护绿色植物和花草、树木、水土,不乱挖乱砍。 ⑩文明礼貌、协调各有关方面的关系,每个成员都要在言行上注意,为企业形象增辉;防止和减少噪声污染。 8、施工组织管理 1)管理职责 1.1 项目总协调职责 ①全面协调本工程,与业主的业务往来和工作关系。 ② 组织、协调本工程的方案设计。 ③ 组织协调人员的分配、分工及监督贯彻执行ISO 质量管理体系及“5S”活动。 ④及时了解施工进度,协调施工中出现的问题,负责组织召开协调会议,提出、落实并解决问题。 ⑤ 组织、协调工程调试、验收及竣工工作。 1.2 项目经理职责 ①严格执行国家和政府的有关法律、法规和政策,建设单位、土建总包单位及监理公司对工地管理的各项有关规定,全面、认真履行《施工合同》的全部条款,认真、负责地履行义务。 ②代表企业法人管理本工程、处理协调与甲方及其他项目单位的关系,组织好配合工作。 ③ 贯彻执行ISO 质量管理体系,负责本项目工程整个施工过程的组织、管理、控制及各工序间的配合。确保工程质量与工期,实现安全、文明施工。 ④ 每天按时、如实记录《施工日志》,真实、完整反映施工过程、情况。 ⑤ 随时掌握施工项目成本、了解风险的方向和发生的概率能够事先拿出控制成本、风险的办法。 ⑥按时参加工地协调会,了解施工中存在的问题,能及时发现和解决施工中出现的问题、纠纷,负责对一般质量事故的调查、评定和处理。 ⑦为施工项目安全施工第一责任人,防火安全施工第一责任人,责任事故施工第一责任人,施工质量、非不可抗力和第三人事故的第一责任人。 1.3 项目副经理职责 ①在项目经理的领导下,配合项目技术负责人,负责优化施工组织工作,主持编写施工进度计划,组织实施施工组织设计和项目质量计划。 ② 分管本项目的安全、物资采购管理、现场保卫工作。 ③ 了解材料进场的时间、品种、规格、质量要求,检查材料、设备供应情况。 ④安排施工现场的安全保卫工作,每天巡视检查,按制度和承包商的要求,做好成品保护措施。 ⑤ 按时参加协调会,每天按时、如实记录《施工日志》,如实、完整反映施工过程、情况。 ⑥负责纠正和预防措施的组织实施,施工项目安全施工第二责任人,防火安全施工第二责任人,材料、设备质量主要责任人,施工责任事故第二责任人,非不可抗力或第三人伤亡事故的第二责任人。 1.4 项目总工程师职责 ①负责组织会审、技术交底、项目质量计划的交底工作;安排、检查各专业工程师的工作进度、质量、规范;组织会审和指挥、处理技术颖难问题。 ③负责组织编写标后施工组织设计、专项技术措施、方案、作业指导书;负责向各专业技术人员进行技术交底。 ④负责组织贯彻技术规程、规范和质量标准,认真贯彻实施各项管理制度和相关程序文件。 ⑤每天按时、如实记录《施工日志》,真实、完整反映施工过程、情况,特别对于施工技术、质量问题的出现、提出、解决等时间、过程、结果。 ⑥负责文件和规范的管理工作,确保现场使用的文件均有效,指导和检查施工过程的各种质量记录和统计技术应用工作,确保质量记录的完整性,准确性和可追溯性。 ⑦ 领导新技术、新材料、新工艺的实际应用和本项目的技术培训工作。 ⑧ 及时发现、解决施工中存在的技术问题。 ⑨工程竣工前组织编制好总体控制、调试、验收计划,与资料员配合,做好所有工程档案资料的收集、整理、归档工作。与质检工程师配合,抓好工程全过程、各施工工序的工程质量情况。 1.5 项目质量安全总监职责 ① 主持项目日常质量与安全管理工作,执行承包商ISO9001 质量管理体系,组织编制项目质量计划,并建立项目质量保证体系,将项目质量目标分解到各部门、班组和岗位,并对施工状况进行检查、监督。 ②组织建立项目质量保证体系和施工安全保证体系,落实质量保证及施工安全文明的施工措施,与安检工程师配合,检查施工全过程、各工作方面安全状况。 ③分管本项目的工程档案、质量、安全管理工作。为施工质量第二责任人,项目安全第二责任人。 ⑤定期召开质量例会,指出施工中存在的质量隐患、问题、提出解决问题的方法,指定执行人、限定执行时间、检查执行情况。 ⑥ 负责审批本工程项目的“紧急放行”和“例外放行”报告。 ⑦负责组织、要求本项目全体员工积极配合质量体系的实施,认真制定纠正预防和质量隐患的措施。 ⑧负责工程隐蔽前检验、中间验收、分部分项工程验收和竣工验收的组织实施与检查工作。 ⑨ 领导本项目质量评定和竣工交验工作。 1.6 项目总经济师职责 ① 分管本项目的合同、成本控制管理工作。 ② 与预算员一道,从施工准备起,做好成本计算、风险预测、资金调度、材料预算、中间结算、工程决算工作。 ③ 组织检查资金使用、项目资金专款专用实施情况;掌握工程质量与工程进度情况,检查合同履约执行情况。 1.7 系统工程师、各施工队队长职责 ①全面负责各施工队施工技术及管理工作,及时处理施工过程中出现的问题;负责系统的施工质量进度工作,协助项目部、质管部相关人员安全检查,监督施工队的各项工作落实。 ②负责落实并执行设计变更及现场需要变动的施工、安装工作,及时办理现场签证及后加工程量的核对工作。及时与监理联系,做好隐蔽工程的验收和签证。 ③ 负责做好系统施工材料进货清单,并审核施工实际领用材料数量。 ④指导施工队进行现场预埋,安装工作,做好施工前技术交底工作及技术安全交底工作。 ⑤ 配合其他专业施工用电安全防护工作,配合其他专业做好调试前的各项准备工作。 2 )合同管理 ① 加强合同履约率管理。 ② 加强工程合同变更、设计修改的管理。 3)计划管理 ①根据总网络计划、关键路线计划,作出日、周工程计划,发现薄弱环节和矛盾,提出补救措施。 ② 定期举行计划协调例会,收集信息下达下周任务。 ③ 及时调整进度计划,实行动态控制管理。 ④ 加强现场施工的督促检查。 9、施工资源供应计划 1)物资管理 ①在本工程中,材料及设备的种类及数量大,施工期短,工程量大,但施工场所集中,因此,我们计划材料、设备统一放置,并按设备及材料的技术要求,分门别类进行仓储。 ②为使该工程所用材料、设备质量处于受控状态,确保材料、设备运输、装卸、储存中不受损坏,质量良好地提供安装使用,项目组物资管理、施工人员应做好以下几个方面: ò 按《进货检验和试验工和程序》的要求,加强材料设备的进货验收检查工作; ò 按《搬运、储存包装程序》和《产品标识和可追溯性程序》的要求,切实做好材料设备搬运、存储及标识工作。 ò 自购料按《采购控制程序》执行。 ò 出现不合格品时,应执行《不合格品控制工作程序》。 ò 严格把好材料、设备申请订货关,强化核算,力求最大限度地减少材料、设备的积压,要求基本上做到工完料净场地清。 ò 严格执行限额领料制度,及时兑现奖惩措施,真正把限额领料作为提高经济效益的重要举措来抓。 ò 认真执行《文件和资料控制程序》和《质量记录控制程序》,收集保管好材料设备的产品合格证、保修证、说明书等资料,作为竣工资料移交业主。 2)劳动力平衡措施 由于本工程量较大,为了安全、优质地完成本工程,特制定以下措施: ① 根据工程量配置施工力量,按工程量、工期要求安排每个时期的施工计划。 ② 由责任心强、技术过硬的员工参加施工队,各作业班组划分任务时,充分考虑人力、机具、材料资源等因素,作到施工任务均衡分配。 ③严把施工质量关,严格执行安全作业规则,杜绝一切由于施工质量问题出现的返工现象,杜绝由于安全事故造成的停工现象。 ④根据工程特点、大剧院结构,安排多个作业面同时施工作业,并安排适量的加班加点施工,以加快工程进度,缩短施工工期。 ⑤贯彻实施工程的施工工艺,做到一次合格,力争一次创优,最大限度地提高劳动生产率和设备利用率。 ⑥搞好施工组织工作,充分掌握好各工序特点和解决好交叉干扰问题,使施工有条不紊地进行。 ⑦ 做好重点工程思想政治工作,激发并保持参建人员的旺盛斗志。 ⑧在贵单位筹建办领导下,搞好与设计、监理工程师、其他承包商以及地方的关系,争取良好的外部环境,创造并保持一种紧张、有序、和谐的施工局面。 3)主要施工工具计划 ① 施工机具和仪器仪表严格按《检验、测量和试验设备的控制工作程序》进行使用、控制及管理。 ②本工程施工车辆是在公路交通发达的市区附近行驶,车流量大,所有的车辆必须保证运行状态良好,加强日常维护保养,保证施工需要。 ③ 行车车辆必须执行严格的定检制度,保证车况良好,备品备件齐全。 四.详细售后服务承诺1.为了打造本公司的诚信品牌,本着对顾客负责,我们严格遵循“顾客第一、质量第一、信誉第一、服务第一”的原则,坚持“追求零服务,保持100%的服务”的态度,全面实行“GPS”式的全方位服务。对本次工程,从领导至生产工人,做到高度重视,层层把关,全面实现产品的技术质量要求,做到高要求、高质量,把本次工程做到最好。 2.我们保证提供全新的、未使用过的、并完全符合合同规定的质量、规格和性能要求的产品。 3.提供全套灯具设备的安装、调试。 4.在灯具使用期间出现故障时,本公司1小时内作出响应,尽快解决问题。 5.对所有冷光源灯具镇流器若出现质量问题,我公司均提供二年免费包换,终身维修服务;冷光源灯管三年包亮,若不亮,提供免费包换服务;蓝箱在一年之内出现质量问题,我公司提供上门免费维修; 6.本公司二十四小时热线电话支持,提供全天候的技术支持服务。
|
|
